玻璃板液位计的构造和安装步骤

玻璃板液位计，是一种利用玻璃板作为测量介质的液位计。其原理是通过检测压力差和密度差来测量容器中液体的高度，从而通过液位计示值显示出容器的位置。根据应用领域和不同的场合，可以选择不同的玻璃板类型。其优点是耐腐蚀，耐酸碱、抗振动，抗震动等。所以我们一般常用它来检测液体的高度。

 玻璃板液位计构造原理

1、液位计上的接头（或法兰）与被测容器上的接头（或法兰）衔接构成连通器，透过玻璃板可直接显现容器内液体的液面高度。

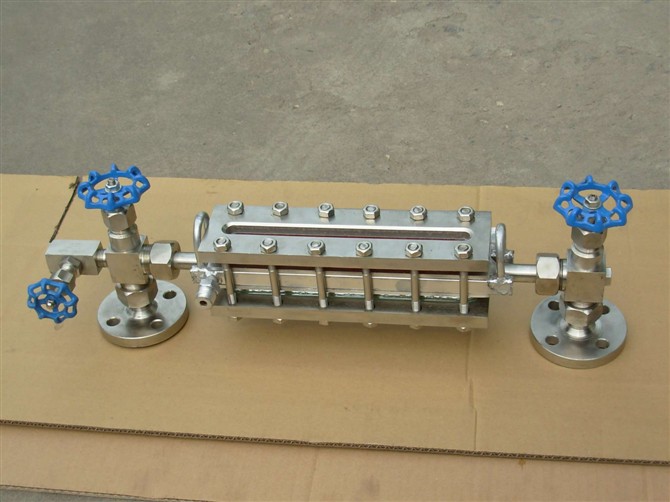

2、液位计是由截止阀、玻璃板液面计、本体、盖板、紧固件、排气排污液旋塞等组成，其外形见图一，透光式及反射式构造。

3、液位计截止阀具有切断作用与自动闭锁功用。当液位计玻璃板因不测事故忽然决裂时，阀内钢球在容器内压力（不小于0.3MPa）作用下自动密封，避免了容器内液体外喷，保证了平安。

4、液位计的主要构造零件均采用优质碳素钢（用于非腐蚀性介质），或不锈钢（用于腐蚀性介质）制造（含阀门）。

玻璃板液位计的安装和注意事项

1、依据被测液体特性及升降范围选择液位计。液位计应垂直装置在工艺操作人员便于察看与操作的场所。

2、液位计因运输振动偶然使紧固件松动，装置前或检修装配时需求拧紧螺母，紧力必需平均，紧力矩幅度不宜过大，紧固穿插次第必需按规则（适用于透光式）停止，以免玻璃板受力不均而破碎。

3、液位计装置后运用时应迟缓旋转把手，翻开阀门，使被测液体渐渐进入液位计内部。为了保证液位计截止阀自动闭锁功用，在翻开上、下截止阀时，阀杆应退出圈数不小于4周，以避免钢球封锁通孔时碰到阀杆的顶端而起不到闭锁作用。

4、液位计应定期检查、清洗，坚持液位显现明晰。清洗时，应首先关闭上、下阀门，拧开排液塞将液位计内的剩余液体放出后清洗。
