浮标液位计的使用场合及结构原理

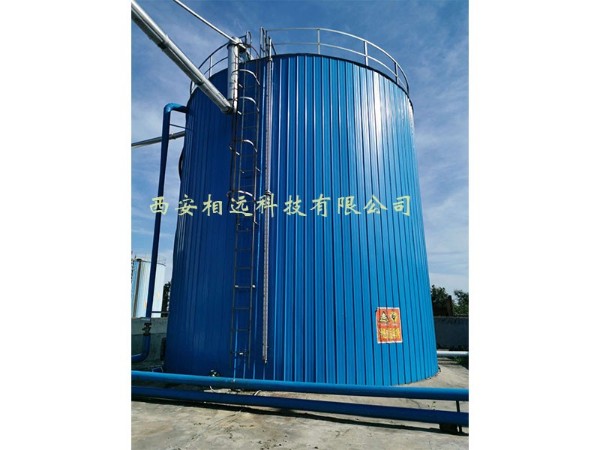

         浮标液位计是一种简易的液位测量仪表，它适用于石油化工系统中贮有腐蚀性介质的槽、罐、油田、油库等的平底锥盖及拱顶容器以及一般企业、民用建筑的水塔(水箱)所需价格低廉的液液闰测量，以解决人工测理液位的困难。

         基于位移测量原理，悬挂在测量弹簧上的位移筒体沉浸在被测液体中，并受到阿基米德向上浮力作用，其作用力与排开液体质量成正比。根据液位高低，筒体浸入深度不同，向上浮力发生变化，测量弹簧将要作相应延伸，以达到测量结果。

           浮标液位计以浮标为测量元件，液位变化时，浮标随之上下浮动，通过与浮标软连接的牵引索带动主体立管内的重锤(内含磁钢)做反向同步移动，利用磁钢与磁翻板的磁耦合作用，驱使磁翻板翻转180°，显示器顶端为液位下限(既零位)底端为液位上限(既满量程)液位上升时，显示器以红色指示液位高度，红色下部为白色，显示无液部分(即液红气白)。随着液位的不断上升，红色不断增加由上下移，白色不断下移减少，从而显示器以红色连续的支出液位的高度。
         以上就是对浮标液位计原理的介绍，如需进一步咨询或者了解其他液位仪表，您可以拨打西安相远仪表服务热线：400-101-2883.
