投入式液位计不同厂家的芯体受温度影响实验

       一·实验名称

       不同厂家投入式液位计的芯体受温度影响实验

       二·实验目的

        探究A、B、C、D等四个不同厂家的芯体受温度影响变化范围的实验，找到性价比最优的芯体。

       三·实验条件与设备器材

      实验条件：①室温约13℃

      ②气压约0.1MPa

       设备器材：电热鼓风干燥箱，台式万用表/8808A

        四·实验原理

        将投入式液位计各厂家芯体连接到台式万用表，然后将芯体放入电热鼓风干燥箱，通过设定调节电热鼓风干燥箱温度，观察记录台式万用表的示数变化，分析总结得出各芯体在某个温度范围内的最优性价比。

       五·实验步骤

     1.接通万用表与芯体之间的连接，万用表显示零位对应的电压值（理论上是1V），

     2.将芯体放入电热鼓风干燥箱，设定电热鼓风干燥箱的温度为15℃， 待温度增加至15℃时，保持15～20分钟，然后观察记录万用表上面各芯体的示数

     3.设定电热鼓风干燥箱的温度为20℃，重复以上操作

     4.用电热鼓风干燥箱每隔5℃设一间隔，一直到60℃停止

     5.记录电热鼓风干燥箱的温度所对应的各芯体的测量数值

     6.分析哪一家的芯体在某个温度范围内所受温度的影响最小

     六·实验结果

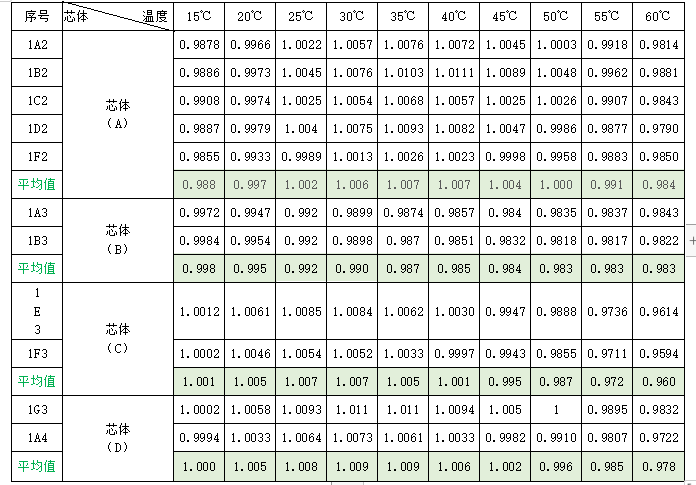

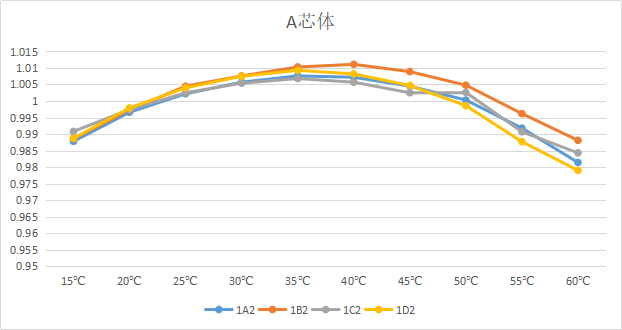

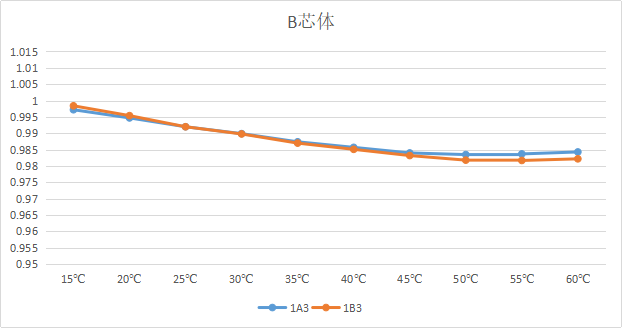

     1.不同厂家的芯体受温度影响变化汇总表

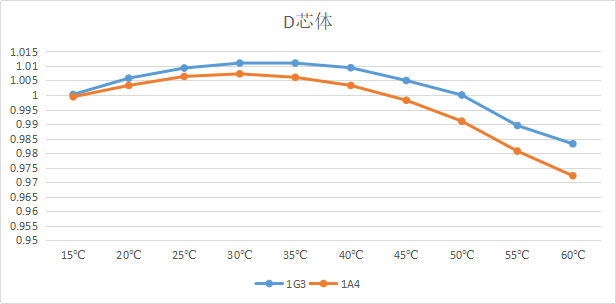

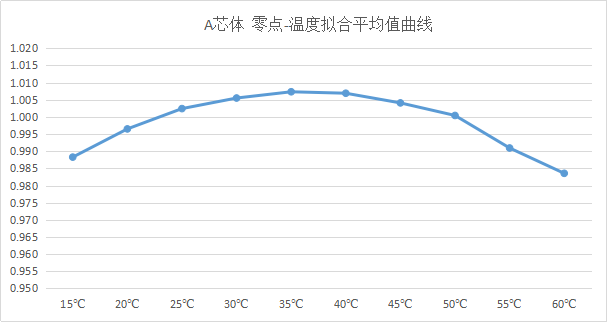

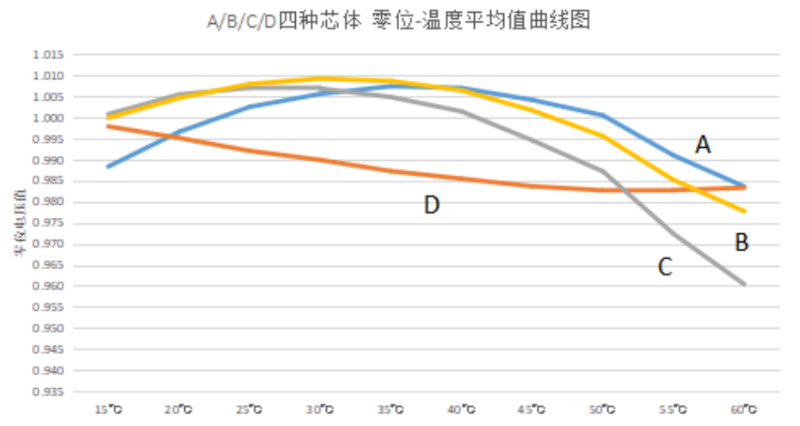

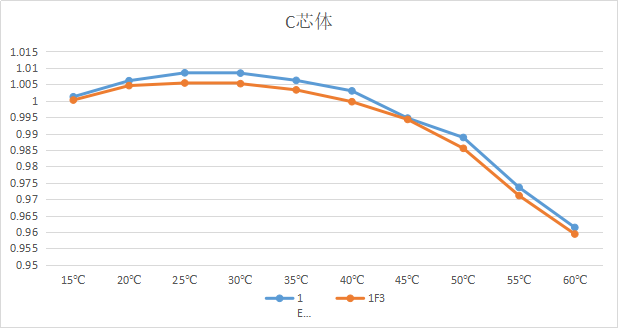

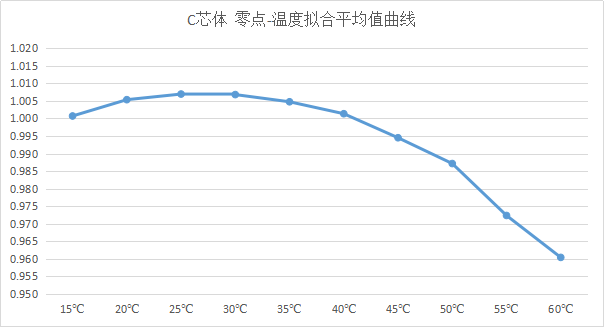

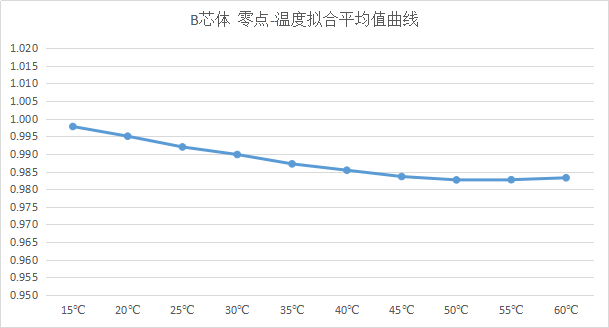

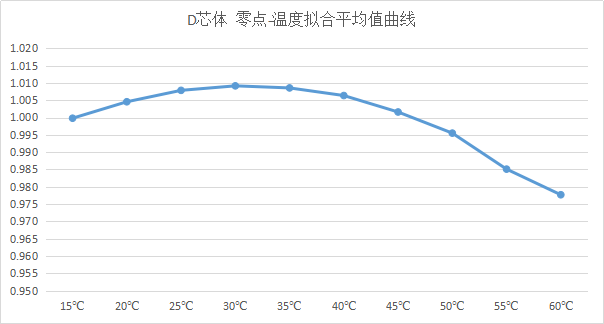

         对上面的曲线图进行拟合，得到了A，B，C，D四种芯体的各零点温度拟合曲线，如下图

    根据A，B，C， D 的各零点温度拟合曲线，得以下汇总表

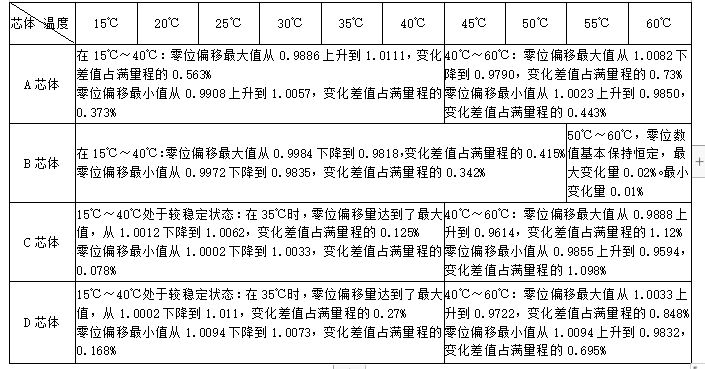

零位时芯体受温度影响的汇总表

       对应的电压值从0.9886上升到1.0111，变化量占满量程的0.563%，在40℃～60℃，零位从1.0082下降到0.9790，变化差值占满量程的0.73%。

      对比B，C，D三种芯体，在15℃～40℃时，C和D受温度影响最小，在35℃时，C芯体零点偏移达到了最大值0.125%，D芯体零点偏移达到了最大值0.27%，但在40℃～60℃时，C芯体和D芯体受温度影响最大，在60℃时，C芯体零点偏移达到了最大值1.12%，D芯体零点偏移达到了最大值0.848%，

      对B芯体而言，15℃～50℃时，其零点的电压值一直在减小，在50℃时达到了最大值0.415%，在50℃～60℃时，其零点的电压值基本保持恒定，最大变化值0.02%。

       综合上述1、2、3、得知：

       工作的介质环境温度在40℃以内时，C芯体和D芯体受温度影响最小，在此温度范围内，建议使用C或D的芯体

       工作的介质环境温度在40℃以上，60℃以内时，B芯体受温度影响最小，在此温度范围内，建议使用B的芯体
