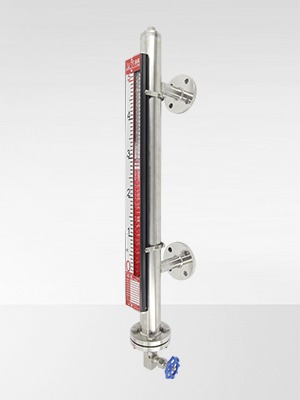

磁翻板液位计（也可称为磁性浮子液位计）根据浮力原理和磁性耦合作用研制而成。当被测容器中的液位升降时，液位计本体管中的磁性浮子也随之升降，浮子内的永久磁钢通过磁耦合传递到磁翻柱指示器，驱动红、白翻柱翻转180°，当液位上升时翻柱由白色转变为红色，当液位下降时翻柱由红色转变为白色，指示器的红白交界处为容器内部液位的实际高度，从而实现液位清晰的指示。

想快速了解各类磁翻板液位计，请点击下方红色链接：

顶装：顶装磁翻板液位计

侧装：侧装磁翻板液位计

高压：高压磁翻板液位计

4~20mA电远传：电远传磁翻板液位计

产品可通过加装电阻干簧或磁致伸缩液位变送器，可就地数字显示，或将输出4-20mA标准远传电信号，供记录显示仪表或工业过程控制中心使用。也可通过加装磁性控制开关，对液面监控报警或通过继电器控制电机电泵工作。

1、量程范围：0～6000mm(不锈钢类)，0～4000mm(防腐类)
2、安装方式：侧装/顶装，法兰固定

变送器

变送器通过卡箍捆绑在磁翻板液位计主导管外侧，使其和液位计处于同一磁偶系统中。当磁浮子随着液位上下移动时，对应液位位置的干簧芯片组受浮子内磁场的作用和动作，电阻链值发生变化，通过转换模块将变化的电阻信号转换为4～20mADC标准信号，传输给二次仪表、PLC、DCS，从而实现液位显示、控制、调节和报警的目的。

通过卡箍固定在磁翻板测量筒上；变送器盒可选择上端安装，也可选择下端安装；

注意：变送器属于电子精密件，受环境影响较为强烈。正常使用温度范围为-40～85℃，超出此范围可能会存在显示不清晰或通信中断。

报警开关

控制开关由干簧管及电路模块组成，结构紧凑、坚固耐用、带保持（记忆）型控制开关。该液位控制开关以捆绑的形式固定在磁浮子液位计/磁翻板液位计的外侧，使其处于液位计同一磁场系统中，当磁性浮子随液位上下移动时，对应液位位置的干簧管受浮子内磁场的作用吸合，通过转换模块将变化的信号转换成无源开关信号输出。

通过卡箍固定在磁翻板测量筒上；固定位置可以调节，用户可以根据需求调整高度。

注意：变送器属于电子精密件，受环境影响较为强烈。正常使用温度范围为-40℃～85℃，超出此范围可能会存在显示不清晰或通信中断。
