  • 衬四氟磁翻板液位计

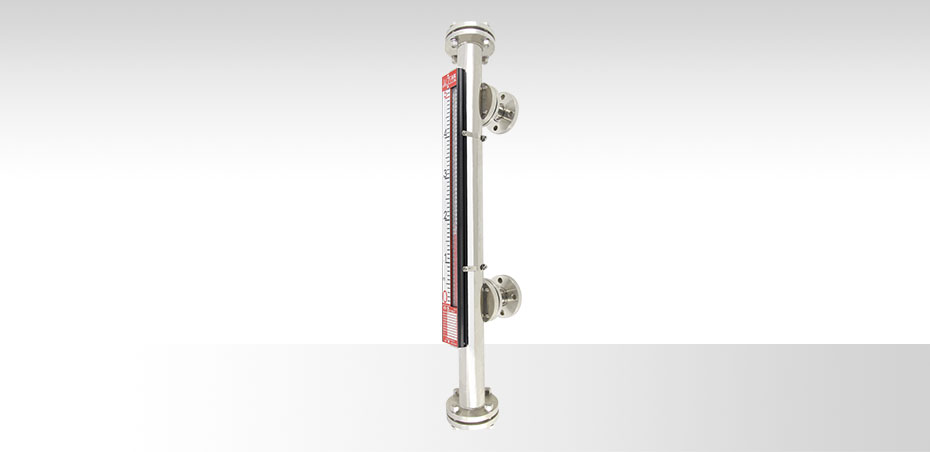

衬四氟磁翻板液位计

典型应用

1、可适用于盐酸等酸性液体、碱性液体和有机溶剂

2、广泛用于化工,炼油,储运,水处理行业

产品特点

1、安全可靠,安装方便,性能稳定

2、有很高的的结构强度,和耐腐蚀性

全国热线

18991129503

产品概述 / Introduction

衬四氟磁翻板液位计采用不锈钢本体内衬聚丙烯(PP)和聚四氟乙烯(PTFE)工艺,有很高的结构强度和耐腐蚀性,可适用于盐酸等酸性液体、碱性液体和有机溶剂。但不适合浓缩硝酸、含氯溶剂、芳香剂、脂肪族等介质液体的测量。侧装式内衬磁翻板液位计有不锈钢主体内衬聚四氟乙烯(PTFE)和不锈钢内衬聚丙烯(PP)两种,适合腐蚀性介质的测量。

衬四氟防腐液位计

产品可通过加装电阻干簧或磁致伸缩液位变送器,可就地数字显示,或将输出4-20mA标准远传电信号,供记录显示仪表或工业过程控制中心使用。也可通过加装磁性控制开关,对液面监控报警或通过继电器控制电机电泵工作。

使用要求

1、量程范围:0~200~5500mm
2、安装方式:侧装/顶装,法兰固定

应用场景 / application
应用场景
应用场景
技术参数 / parameter
介质压力 ≤2.5Mpa
介质密度 ≥0.5g/cm3
介质温度 -20~150℃
介质粘度 ≤10-4m2/S
测量精度 ±10mm
安装方式 法兰侧装式
防护等级 IP65
安装法兰 根据用户要求
浮筒规格 φ63
浮筒材质 304/316内衬四氟
浮子材质

304/316外衬四氟

安装方式 / installation

安装方式

配件 / Accessories
变送器
变送器

变送器通过卡箍捆绑在磁翻板液位计主导管外侧,使其和液位计处于同一磁偶系统中。当磁浮子随着液位上下移动时,对应液位位置的干簧芯片组受浮子内磁场的作用和动作,电阻链值发生变化,通过转换模块将变化的电阻信号转换为4~20mADC标准信号,传输给二次仪表、PLC、DCS,从而实现液位显示、控制、调节和报警的目的。

通过卡箍固定在磁翻板测量筒上;变送器盒可选择上端安装,也可选择下端安装;

注意:变送器属于电子精密件,受环境影响较为强烈。正常使用温度范围为-40~85℃,超出此范围可能会存在显示不清晰或通信中断。

报警开关
报警开关

控制开关由干簧管及电路模块组成,结构紧凑、坚固耐用、带保持(记忆)型控制开关。该液位控制开关以捆绑的形式固定在磁浮子液位计/磁翻板液位计的外侧,使其处于液位计同一磁场系统中,当磁性浮子随液位上下移动时,对应液位位置的干簧管受浮子内磁场的作用吸合,通过转换模块将变化的信号转换成无源开关信号输出。

通过卡箍固定在磁翻板测量筒上;固定位置可以调节,用户可以根据需求调整高度。

注意:变送器属于电子精密件,受环境影响较为强烈。正常使用温度范围为-40℃~85℃,超出此范围可能会存在显示不清晰或通信中断。
