典型应用
1、石油、化工、冶金、天然气、发电厂
2、污水处理、制药、食品、酿酒
产品特点
1、不需要外部电源，输出触电为无源
2、不受被测介质物理和化学状态的影响
3、使用寿命长、运行稳定、安装简单、几乎无需维护
18991129503
UHF-KS系列液位控制器是在磁浮球液位开关的基础上进行了性能优化，它是基于浮力原理，利用带有磁性组件的浮球随液位计升降来驱动测量管内相应位置的干簧管闭合或断开，从而实现液位高低位置状态的检测和控制。
液位控制器工作时，与被测介质无直接接触、触点无机械磨损，并且不需要外部电源就能工作。可直接与二次仪表、PLC、DCS等配套使用，实现自动化控制液位，也可通过继电器控制电机水泵工作。
功能描述
1、开关个数：1-4个(根据用户需求)
2、浮球个数：1-4个(根据用户需求)
3、开关状态：电路接通变为断开、电路断开变为接通
4、浮球动作：上升控制开关电路、下降控制开关电路
| 开关个数 | 1-4个(根据用户需求) |
| 开关类型 | ≥无源干簧 |
| 开关容量 | 最大230V AC70VA，DC50W |
|
|
|
| 供电电压 | 不需要外部电源 |
| 介质密度 | ≥0.5g/cm3 |
| 介质温度 | ≤120℃ |
| 介质压力 | 0～2.5Mpa(最高可定做6.4Mpa) |
| 接液材质 | 304、316L、PP(内加304)、PVC(内加304) |
| 插入深度 | 150mm～4000mm(根据用户需求) |
| 表头防护 | 2088表头(IP65)、方形表头(IP54) |
| 表头材质 | 铸铝 |
| 安装连接 | 根据用户要求法兰、螺纹或支架安装 |
| 防爆等级 | ExdllBT5(可选择) |
| 功能选项 |
浮球上升动作至控制点，电路从接通变为断开 浮球上升动作至控制点，电路从断开变为接通 浮球下降动作至控制点，电路从接通变为断开 浮球下降动作至控制点，电路从断开变为接通 |
| 液位控制器(开关) | ||||||||
| 参数 | 浮球开关个数 | |||||||
| 列表选择 | 1个浮球1个开关点 | |||||||
|
1个浮球2个开关点(上下两点) 2个浮球2个开关点 3个浮球3个开关点 4个浮球4个开关点 |
||||||||
| 参数 | 接液材质种类 | |||||||
| 列表选择 |

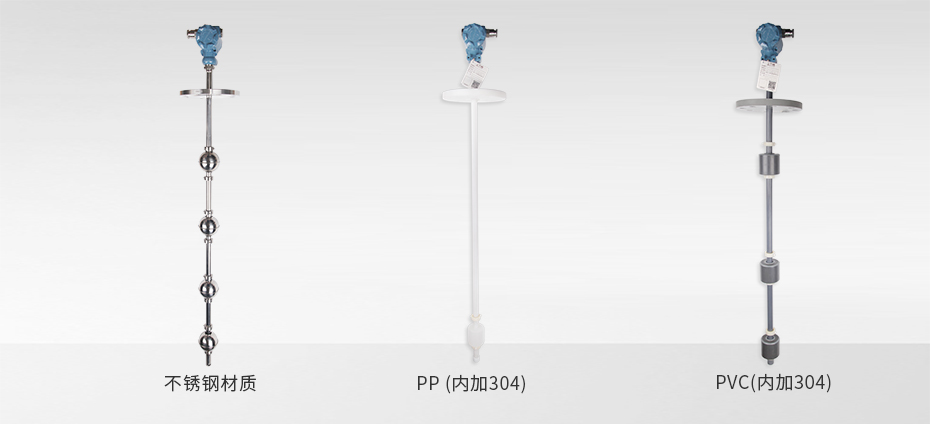

不锈钢材质 防腐类材质 |
|||||||
| 参数 | 接液材质型号 | |||||||
| 列表选择 |
304 316L PP(聚丙烯)内加304 PVC(聚氯乙烯) 内加304 |
|||||||
| 参数 | 安装固定附件 | |||||||
| 列表选择 |
默认无 支架安装(仅限不锈钢类) G2外螺纹(仅限不锈钢类) G2外螺纹及配对螺纹(仅限不锈钢类) DN50 GB/HG PL PN16(仅限不锈钢类) DN80 GB/HG PL PN16(仅限不锈钢类) DN100 GB/HG PL PN16(仅限不锈钢类) DN150 GB/HG PL PN16(仅限不锈钢类) DN65 GB/HG PL PN10(仅限防腐类材质) DN80 GB/HG PL PN10(仅限防腐类材质) DN100 GB/HG PL PN10(仅限防腐类材质) |
|||||||
| 参数 | 防护表头选择 | |||||||
| 列表选择 | 2088表头(IP65) | |||||||
| 方形表头(IP54) | ||||||||
| 参数 | 插入深度L(mm) | |||||||
| 用户输入 | 输入范围为0-4000 | |||||||

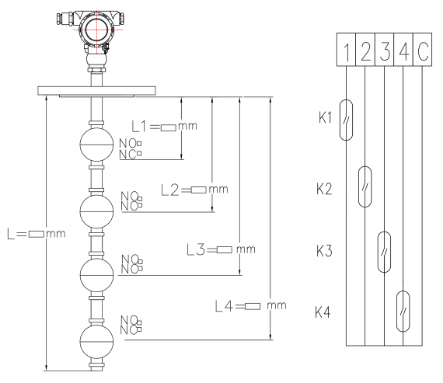

| 参数 | 浮球n开关状态----n为浮球个数 | |||||||
| 用户输入 |
浮球上升至控制位置Ln时电路接通 浮球上升至控制位置Ln时电路断开 浮球下降至控制位置Ln时电路接通 浮球下降至控制位置Ln时电路断开 |
|||||||
| 参数 | 控制位置Ln—n为浮球个数 | |||||||
| 列表选择 | 输入范围为0-4000 | |||||||
| 参数 | 防爆要求 | |||||||
| 列表选择 | 默认无 | |||||||
| ExdllBT5 | ||||||||
1、液位控制器安装必须垂直，以保证磁性浮子可以在测量筒内运动自动
2、测量筒周围不容许导磁物体，否则会直接影响液位计正常工作。
3、对于容易结垢的介质，液位控制器应定期清洗，以免介质内的垃圾或污垢造成浮子卡阻，影响正常测量。
4、液位控制器超过5米，液位控制器底部需要家长固定装置。
