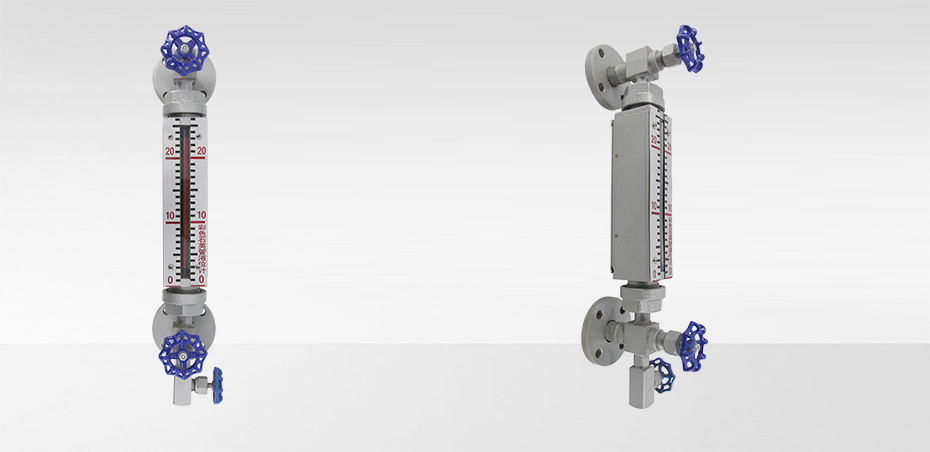

石英玻璃管液位计UGS系列

典型介质

广泛应用于测量工业设备中的各种罐、塔、槽、箱内介质的液位高度

典型介质

高温、高温差、高压力和酸性溶液的液位测量,并因其双色显示作用,更特别适用于高、中压锅炉的水位直接双色显示

全国热线

18991129503

产品概述 / Introduction

石英玻璃管液位计是一种就地显示液位仪表。石英玻璃管的力学、机械、电气和光学性能优于普通玻璃管,更由于某种特殊的折射、反射作用使之具有双色显示效果,固较普通玻璃管液位计的功能更加优越,可以广泛应用于测量工业设备中的各种罐、塔、槽、箱内介质的液位高度。尤其适用于高温、高温差、高压力和酸性溶液的液位测量,并因其双色显示作用,更特别适用于高、中压锅炉的水位直接双色显示。

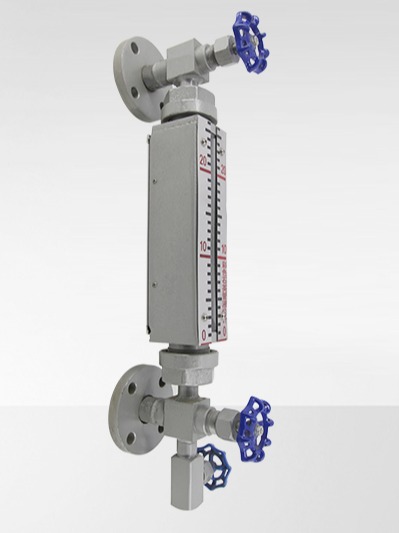

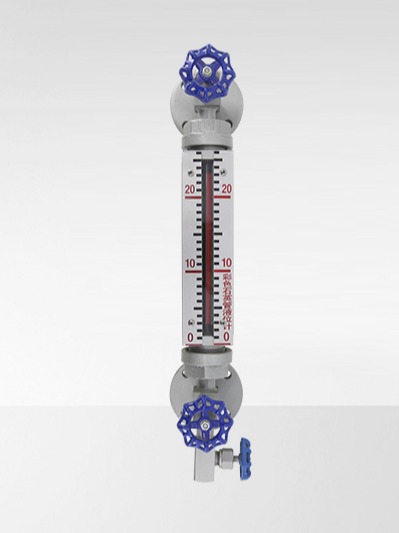

石英玻璃管液位计UGS系列

产品特点 / features

1、特制的99.99%SiO2透明石英管,其变形点1077℃,软化点1730℃
2、高压强度1170Kg/cm3 ,膨胀系统数5.5×10-7。经特殊工艺处理后具有耐高温、高压和优良的机械特性。

技术参数 / parameter
工作压力 1.6、2.5、4.0、6.4、10.0MPa
工作温度 ≤520℃
测量范围 由中心距而制定:300、500、800、1100、1400、1700、2000mm
特殊规格请注明尺寸
蒸汽伴热夹套 工作压力0.6MPa,接管尺寸G1/2″外螺纹
接口法兰 采用HG20592~20635法兰标准。法兰通径DN20、DN25,
如用户需采用其他标准(如GB、ANSI等标准)可根据用户需要设计。
钢球自动封闭压力:大于0.2MPa重量15~30kg
安装与使用 / installation
安装

(1)彩色液位计出厂时各部位已按所标压力的1.5倍试压守毕,请用户不要自行拆卸石英管,以防损坏。

(2)安装中心距出厂时已根据用户需要尺寸制造,如需调整观测方向,请提早与工厂联系,尽量不要在现场调整,以免使整套液位计的耐压降低。

(3)双色液位计后面红,绿玻璃有安装好和未安装好两种(因运输远近原因),如未安装好,烦请用户按以下顺序安装;中间绿玻璃,两边红玻璃胶粘牢(由生产厂提供好),依次排列放于液位计玻璃槽内,然后用金属片和螺丝拧紧压牢。

(4)双色液位计属精密仪表、运输、搬运、开箱、安装时均要小心轻放,不要撞击,敲打,防止石英玻璃管及红绿玻璃破碎。

使用

(1)双色液位计安装于容器上后,先慢慢开启上下阀门,使液体流入冲刷管内壁。如容器内液体为高温时,应事先对石英管进行预热半小时后方可正式运行,以免石英管爆裂。

(2)观测液位时,一定要站在液位计的正面,所看到的液位即是容器内的真实液位。

(3)当容器内进液或者升压时,可能液位双色显示不清晰,这是因为容器内液体不清洁或压力不稳定所造成的暂时现象,等稳定后即能清晰显示液位。

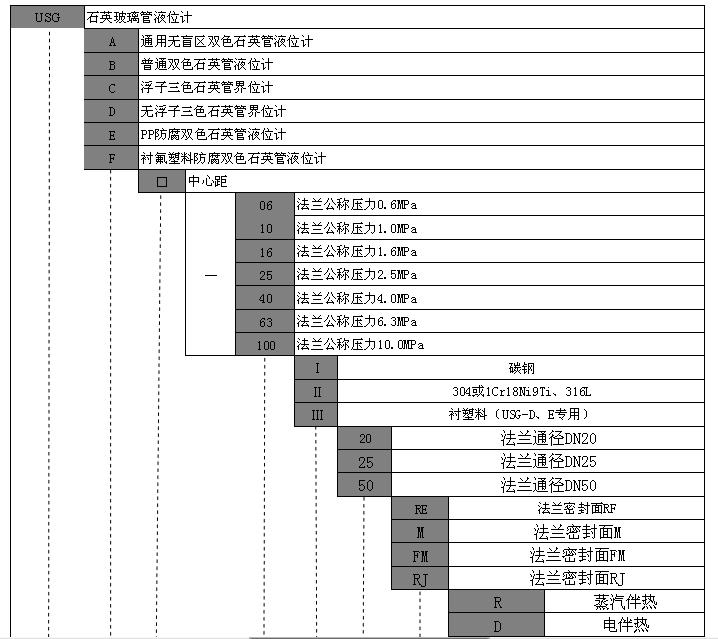

产品选型 / specification

产品选型
